Transformateur ER39 fiable et performant pour systèmes de contrôle industriel, transformateur haute fréquence, transformateur d'inductance

Spécifications et caractéristiques de base

Les transformateurs à haute fréquence de la série ER3902 sont spécifiquement conçus pour les secteurs de l'énergie industrielle et nouvelle. Ils comportent le rendement élevé, la fiabilité élevée, et l'avantage de la personnalisation flexible, et sont très utilisés dans des scénarios à forte demande tels que des convertisseurs de CC-DC, des systèmes photovoltaïques d'onduleur, et des modules de remplissage de véhicule électrique. Voici leurs caractéristiques de base:

Description du produit

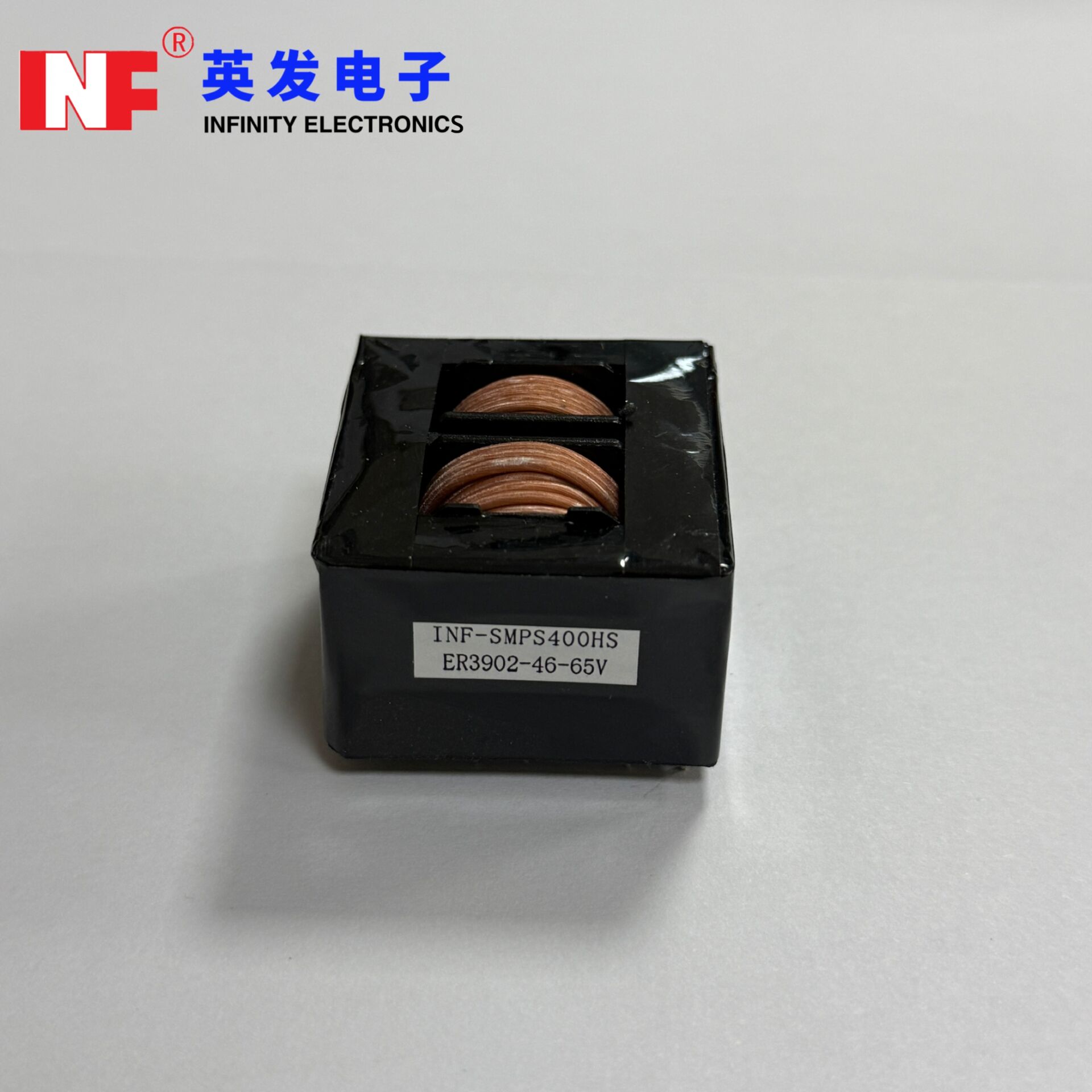

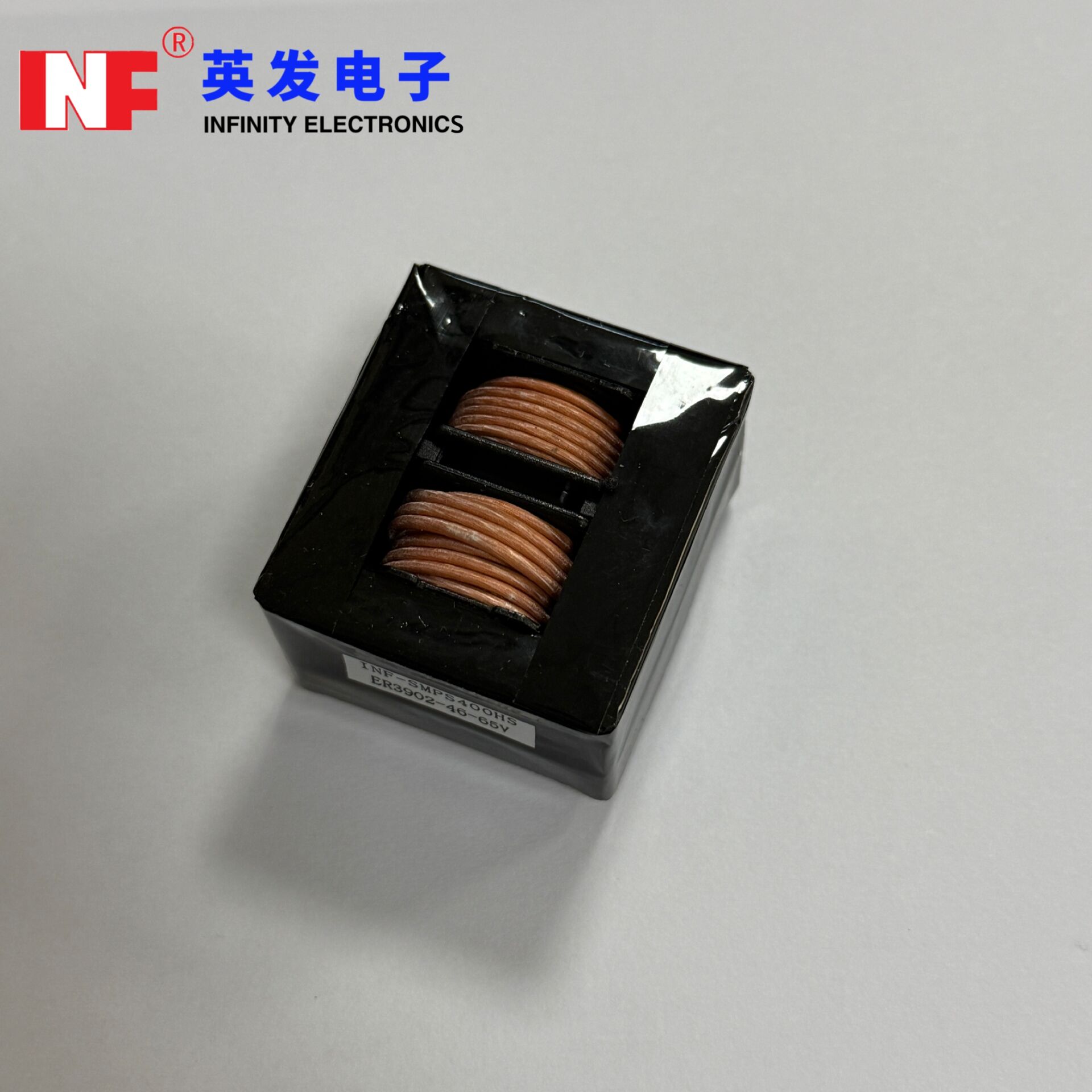

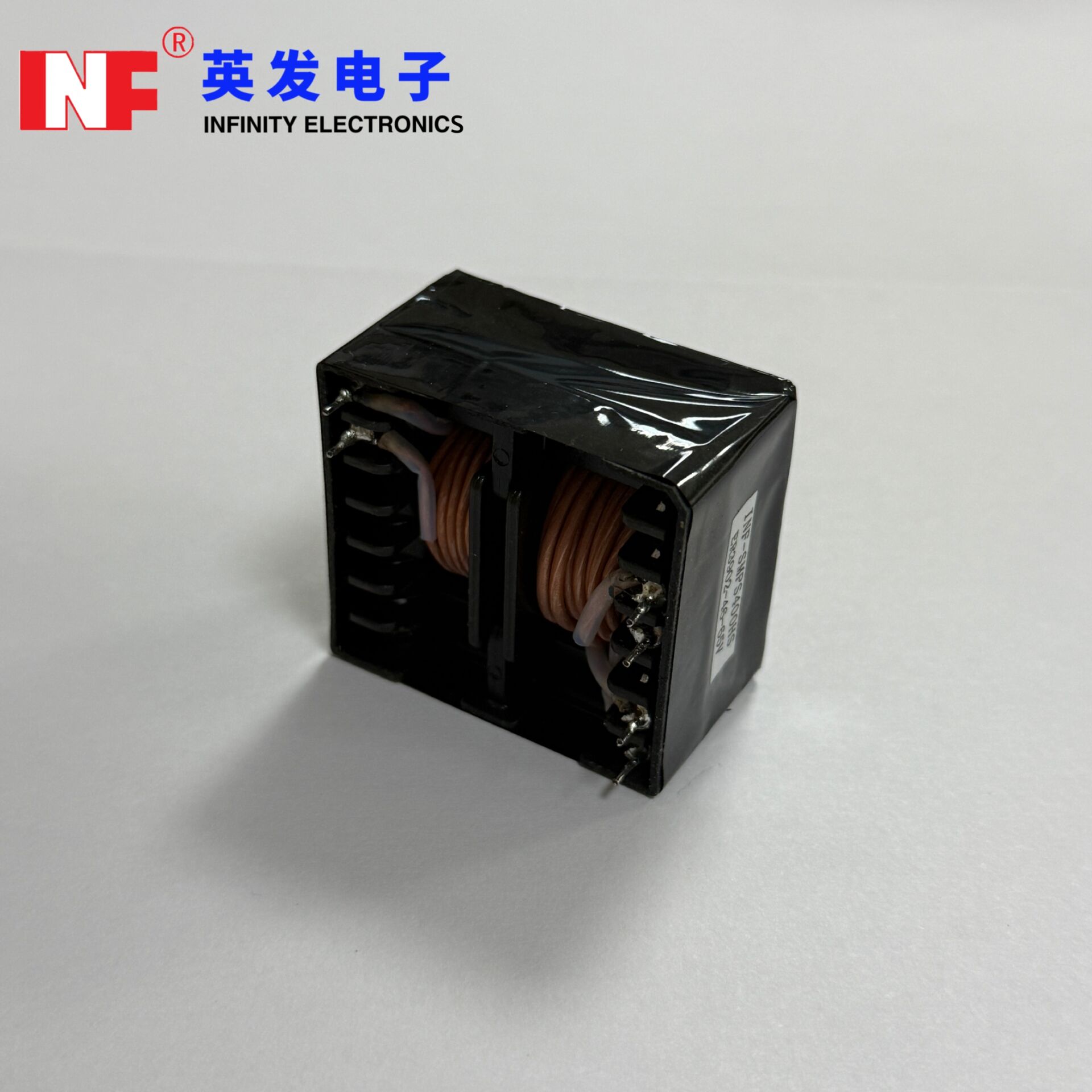

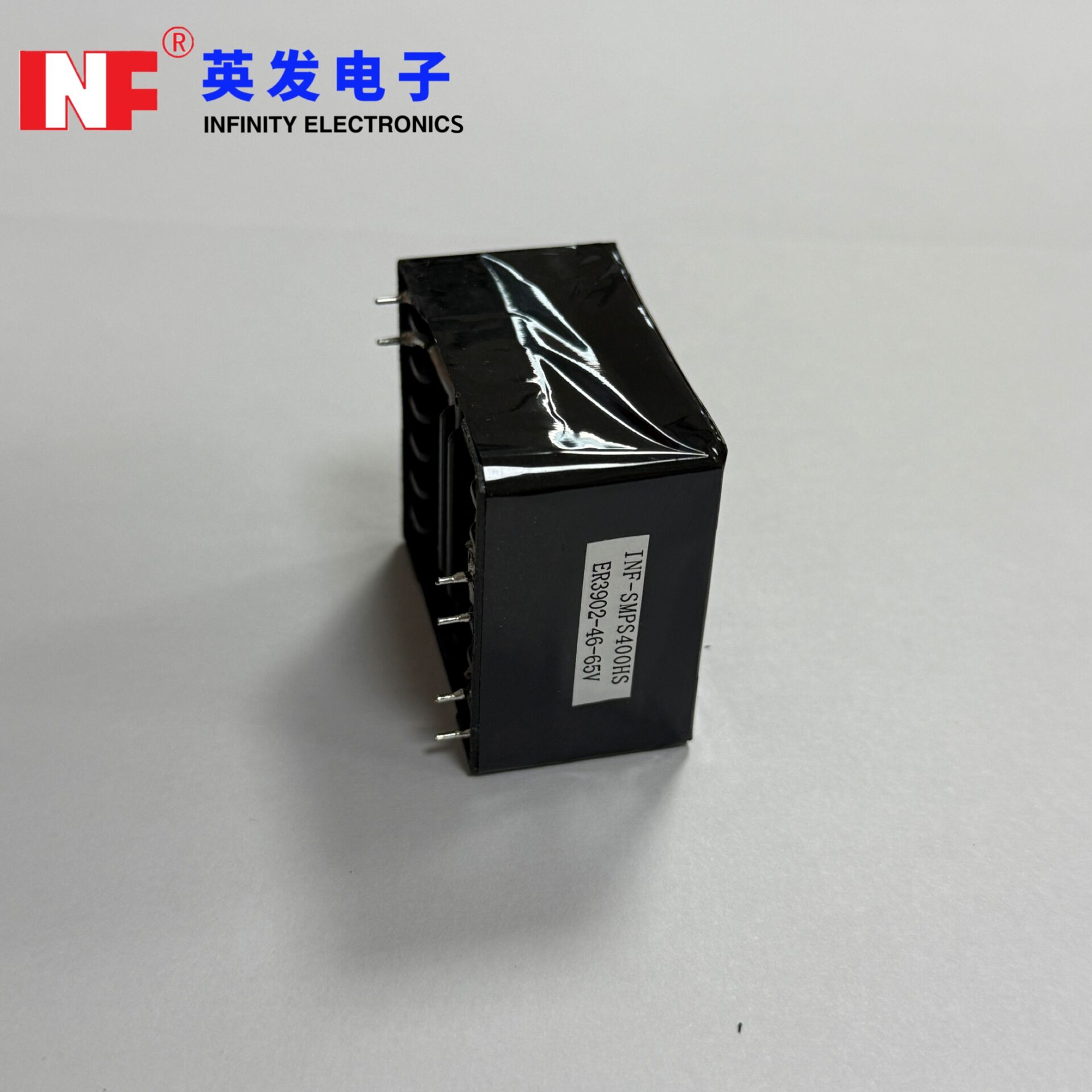

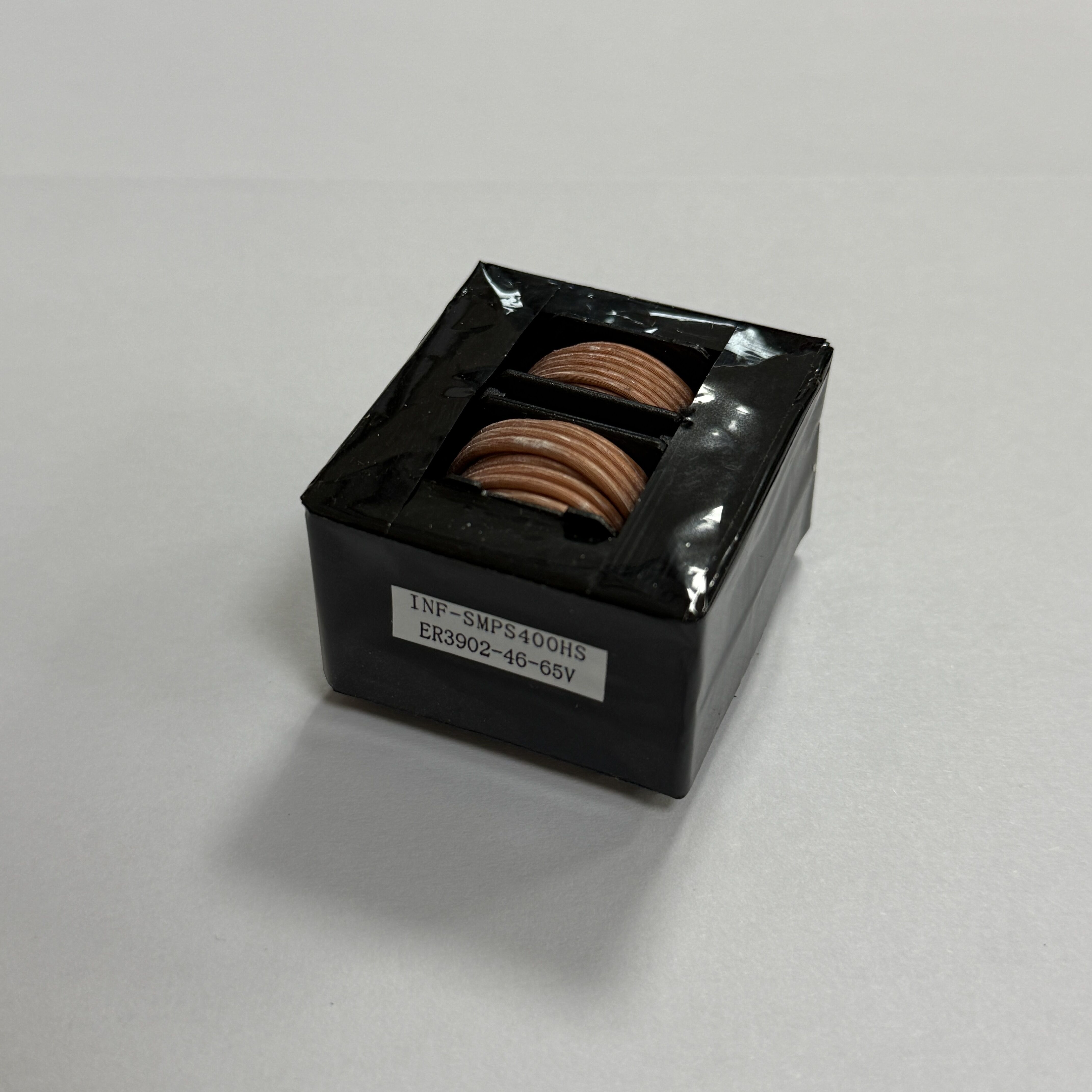

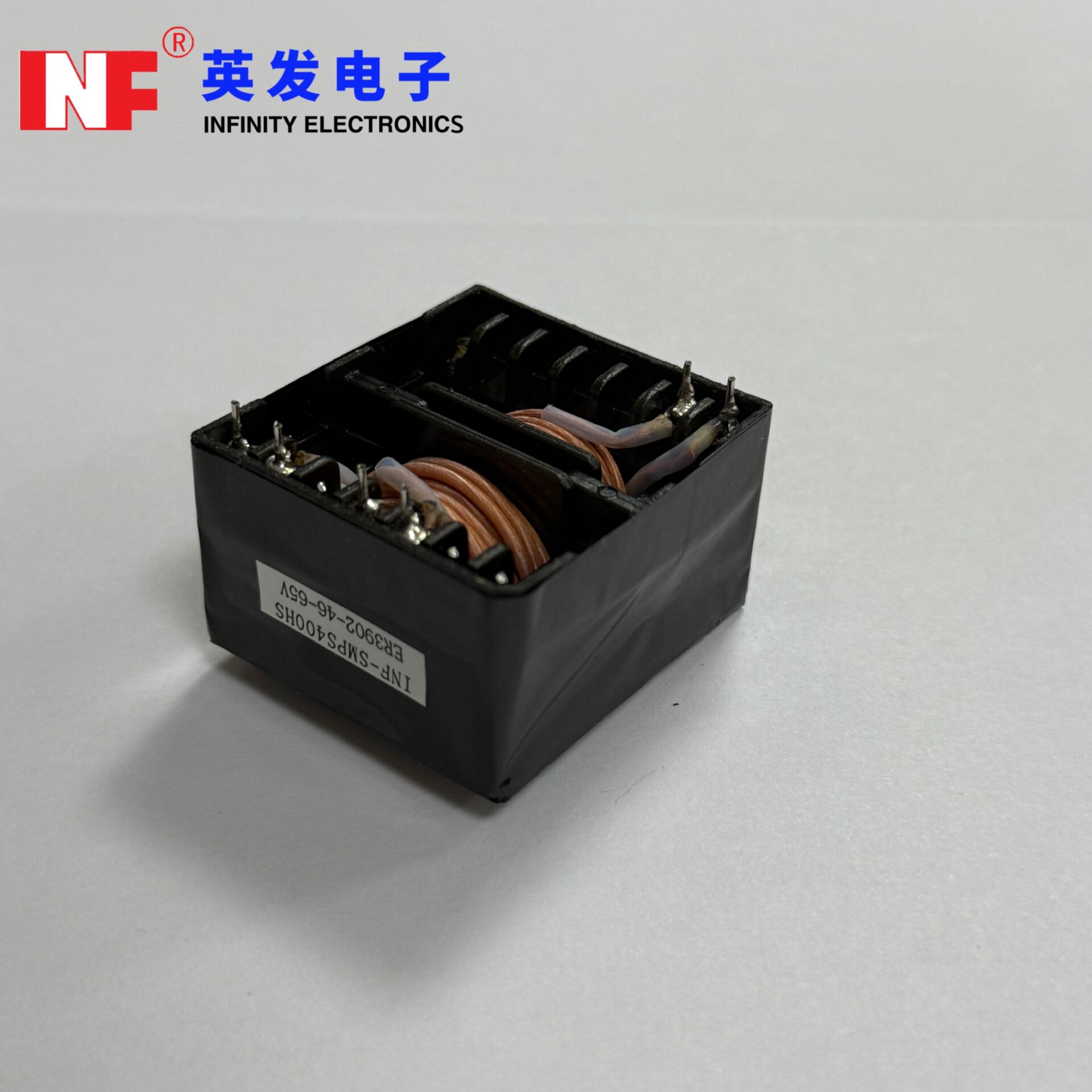

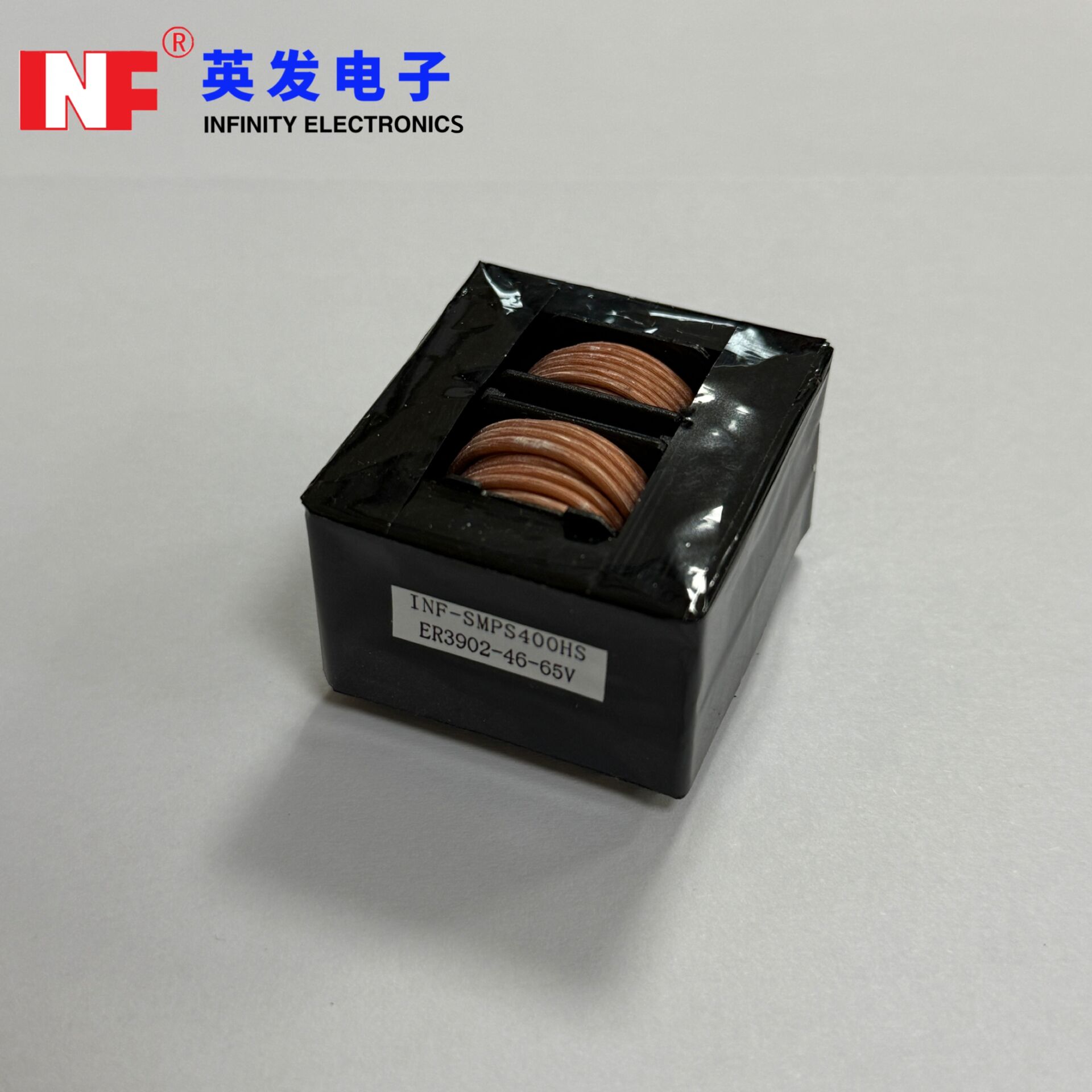

Les séries ER3902 de transformateurs à haute fréquence d'INF adoptent les noyaux avancés de ferrite et la technologie multicouche d'enroulement d'isolation. Ils prennent en charge une large gamme de fréquences de 20kHz - 1MHz et ont une puissance de sortie allant de 200W à 1,5 kW. Ils conviennent aux environnements industriels durs (température de fonctionnement de-40 °C à + 150 °C et humidité de stockage de 10% à 95%). Leur structure compacte (dimensions typiques: 39mm × 29mm × 22mm) et leur conception à faible fuite magnétique peuvent réduire considérablement le bruit EMI du système, répondant aux exigences de base des équipements de communication, des alimentations de précision et des systèmes de stockage d'énergie.

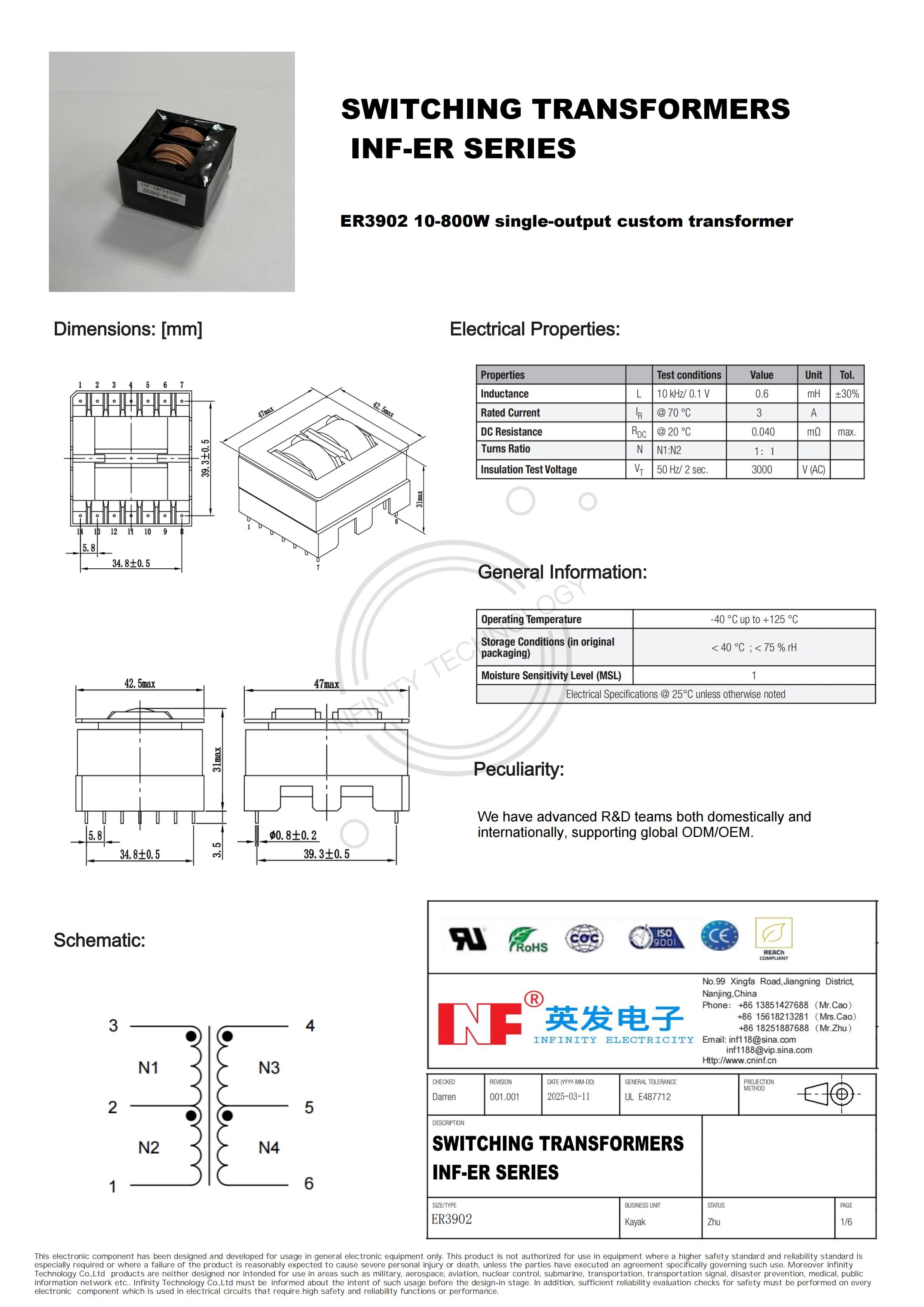

Paramètres clés

Faits saillants du produit

Densité de puissance élevée

-Adoptant des noyaux composites nanocristallins et la technologie d'enroulement de bande de cuivre, la densité de puissance atteint 50W/cm³ et le volume est 30% plus petit que les modèles traditionnels.

-Compatible avec les appareils de puissance SiC/GaN, prenant en charge la commutation haute fréquence au niveau MHz, avec une efficacité de> 97%.

Stabilité Large plage de température

-La fluctuation d'inductance est <5% dans la pleine température ambiante de-40 °C à + 150 °C, assurant l'opération stable dans des scénarios industriels extrêmement froids et à hautes températures.

-La surface de noyau est enduite d'un nano-revêtement étanche à l'humidité et a passé l'essai humide de cycle thermique du CEI 60068-2-30.

Faible perte et optimisation EMC

-La perte haute fréquence du matériau de ferrite (TDK PC95/3C97) est inférieure à 200mW/cm³ @ 100kHz.

-Avec une couche de blindage magnétique intégrée et une méthode d'enroulement en sandwich, le bruit de rayonnement est <30 dBμV/m (EN 55032 Classe B).

Personnalisation flexible

-Prend en charge les enroulements multi-tap et les sorties multiples (tels que la conception composite 12V/24V/48V).

-Peut être configuré avec des enroulements de détection de courant/température pour répondre aux besoins de la surveillance intelligente de puissance.

Scénarios d'application typiques

Nouveaux systèmes énergétiques

-Transformateurs d'isolement DC - AC pour onduleurs photovoltaïques (1kW conception de type chaîne).

-Modules de conversion résonants LLC pour chargeurs embarqués pour véhicules électriques (OBC).

Alimentations électriques industrielles

-Alimentations haute tension (800V - 1500V DC) pour les lasers industriels/découpeuses plasma.

-Inducteurs de stockage d'énergie DC-Link pour les servocommandes.

Communications et centres de données

-Modules de puissance POL 48V → 12V pour stations de base 5G.

-Convertisseurs DC-DC isolés pour alimentations redondantes de serveur.

Foire aux questions (FAQ)

Q: L'ER3902 prend-il en charge la conception personnalisée?

A: Oui! Nous offrons des services de personnalisation de plein-paramètre, y compris l'inductance, la configuration d'enroulement, la forme de paquet (DIP/SMD), et les conditions spéciales d'isolation (telles que l'UL 60601-1 de médical-catégorie).

Q: Comment la fiabilité du produit est-elle vérifiée?

A: L'ER3902 a passé un essai vieillissant à hautes températures de 2000 heures (125 °C) et 1000 cycles de choc thermique (-40 °C)↔150 °C), avec un taux d'échec de <0.1%.

Q: Fournissez-vous l'appui de compatibilité d'EMC?

R: Nous pouvons fournir des rapports d'essai de pré-certification (EN 55032/EN 61000) et des solutions de blindage personnalisées pour aider les clients à passer rapidement les certifications de conformité.

Q: Quel est le cycle de livraison?

A: Pour les modèles standard, c'est 5-7 jours, et pour les conceptions adaptées aux besoins du client, c'est 2-3 semaines (les services de précipitation sont disponibles).

Nos avantages

Qualité des matériauxNous utilisons des matières premières haut de gamme et maintenons des partenariats à long terme avec les principaux fournisseurs chinois pour assurer un approvisionnement stable. Des inspections d'approvisionnement strictes garantissent que chaque lot répond aux normes.

Processus de production: Notre équipe expérimentée est qualifiée dans diverses techniques de fabrication, assurant une production en douceur. Nous adhérons à la norme ISO9001 et à d'autres normes de qualité internationales, détenant plusieurs certifications.

Livraison rapideAvec une chaîne d'approvisionnement robuste et une gestion efficace de la production, nous répondons rapidement aux demandes et réduisons les délais. Des options d'expédition flexibles (express, air, mer) répondent aux divers besoins des clients.
