Antenne Patch GPS Compacte 25x25x4mm avec Connecteur IPEX
Informations sur le produit
Spécifications clés / Caractéristiques spéciales
| Article | Spécification |
|---|---|
| Type de produit | Antenne en céramique de correction de GPS actif |
| Fréquence centrale | 1575,42 ± 3 MHz |
| Bande passante | CF ± 5 MHz |
| Polarisation | RHCP |
| Gain d'antenne (Zenith) | 5 dBic |
| Antenne VSWR | <1.5 |
| Impédance | 50 Ω |
| Rapport axial (Zénith) | 3 dB |

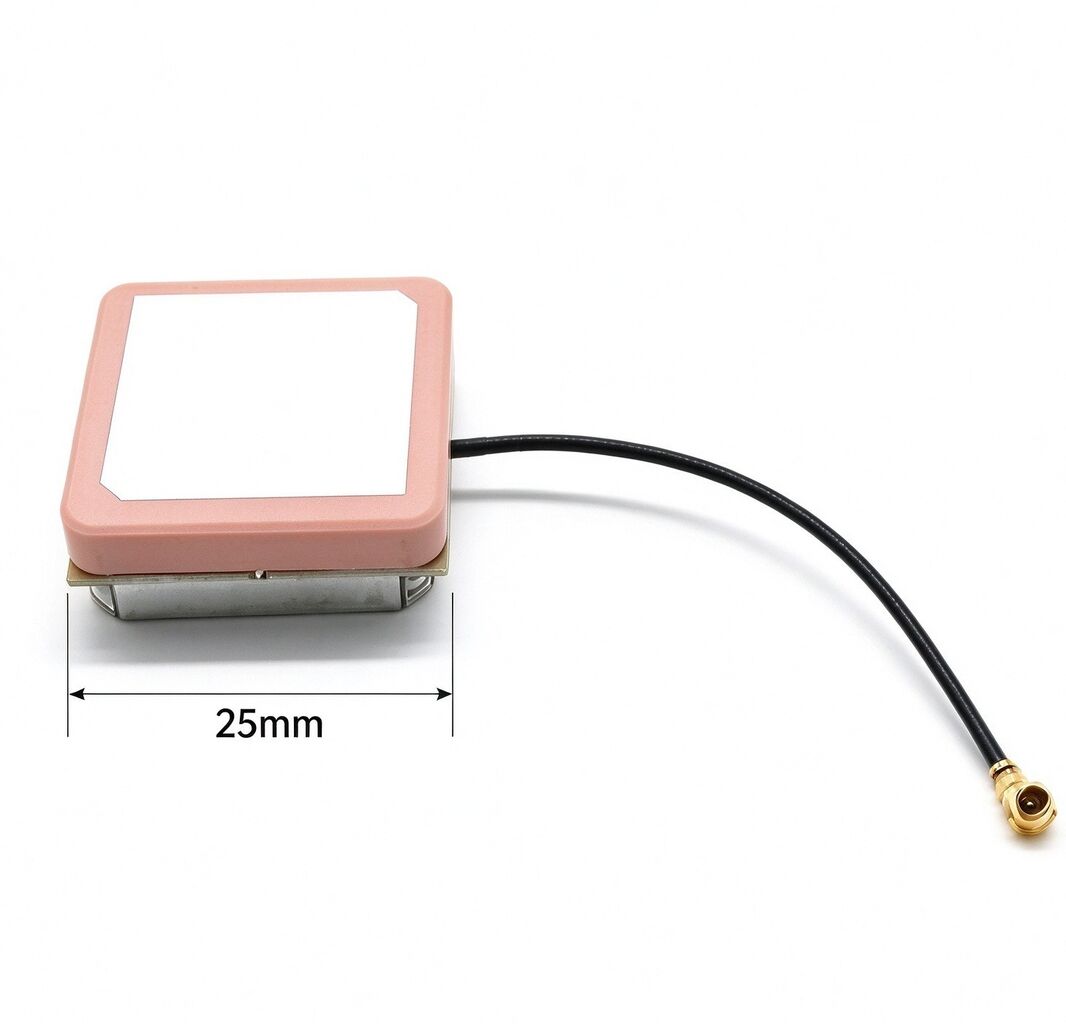

| Dimensions de l'antenne | 25 × 25 × 4mm |
| Gain de LNA | 28 ± 2 dB |
| Chiffre de bruit de LNA | <1,5 dB |
| Tension d'alimentation de LNA | 2.2-5 V DC |
| Consommation de courant | 5-15 mA |
| LNA VSWR | <2.0 |
| Câble | RF1.13 ou adapté aux besoins du client |
| Connecteur | IPEX ou adapté aux besoins du client |
| Température de fonctionnement | -40 °C à 85 °C |
| Humidité relative | Jusqu'à 75% |
| Vibration | 10-55Hz, amplitude de 1.5mm, 2 heures |
| Conformité RoHS | Oui |
Avantages du produit
Conception compacte de patch en céramique
L'élément d'antenne en céramique de 25 × 25 × 4mm convient aux conceptions électroniques à espace restreint. Sa structure compacte offre une flexibilité aux fabricants d'équipements lors de la planification du placement des antennes à l'intérieur des dispositifs de positionnement et des systèmes intégrés.
LNA intégré pour la réception de signal GPS
L'amplificateur à faible bruit intégré fournit un gain de 28 ± 2 dB avec un chiffre de bruit inférieur à 1,5 dB. Combinée à la polarisation RHCP, cette configuration est conçue pour la réception du signal GPS L1 dans les systèmes de réception compatibles. Le gain d'antenne et le gain LNA sont spécifiés séparément pour clarifier les paramètres de performance réels.
Options flexibles de câble et de connecteur
L'antenne prend en charge les configurations de câble RF1.13 et de connecteur IPEX, avec des options alternatives disponibles pour discussion. La plage de fonctionnement 2.2-5 V DC et les dimensions compactes permettent aux ingénieurs d'évaluer le produit par rapport à différentes interfaces d'équipement et exigences d'installation.
Applications de base
- Équipement de navigation et de positionnement GPS
- Dispositifs télématiques et de suivi des véhicules
- Systèmes récepteurs GPS embarqués
- Terminaux de positionnement portables
- Électronique industrielle compatible GPS
La pertinence de l'application dépend du module de réception, du placement de l'antenne, de l'alimentation et de la conception globale du système.
Questions fréquemment posées
Q1: Est-ce une antenne GPS active ou passive?
C'est une antenne active de GPS avec un l'amplificateur à faible bruit intégré. Le LNA nécessite une alimentation 2.2-5 V DC.
Q2: Quelle fréquence prend en charge cette antenne?
La fréquence centrale spécifiée est de 1575,42 ± 3 MHz, correspondant à la bande de fréquences GPS L1. La compatibilité avec le récepteur cible doit être confirmée avant la commande.
Q3: La longueur du câble et le connecteur peuvent-ils être personnalisés?
L'antenne prend en charge les options de câble RF1.13 et de connecteur IPEX. Veuillez fournir la longueur de câble et le type de connecteur requis pour confirmation.
Q4: Que faut-il prendre en compte lors de l'intégration de cette antenne dans un appareil?
Les ingénieurs doivent vérifier l'espace d'installation disponible, l'orientation de l'antenne, les exigences du plan de masse, la compatibilité du récepteur et l'alimentation CC pour le LNA.
Q5: Cette antenne est-elle adaptée aux équipements industriels?
La plage de température de fonctionnement spécifiée est de-40 ° C à 85 ° C, et le produit est conforme RoHS. L'adéquation finale dépend de la conception de l'équipement et des exigences environnementales de l'application.
| Article | Spécification |
|---|---|
| Type de produit | Antenne en céramique de correction de GPS actif |
| Fréquence centrale | 1575,42 ± 3 MHz |
| Bande passante | CF ± 5 MHz |
| Polarisation | RHCP |
| Gain d'antenne (Zenith) | 5 dBic |
| Antenne VSWR | <1.5 |
| Impédance | 50 Ω |
| Rapport axial (Zénith) | 3 dB |
| Dimensions de l'antenne | 25 × 25 × 4mm |
| Gain de LNA | 28 ± 2 dB |
| Chiffre de bruit de LNA | <1,5 dB |
| Tension d'alimentation de LNA | 2.2-5 V DC |
| Consommation de courant | 5-15 mA |
| LNA VSWR | <2.0 |
| Câble | RF1.13 ou adapté aux besoins du client |
| Connecteur | IPEX ou adapté aux besoins du client |
| Température de fonctionnement | -40 °C à 85 °C |
| Humidité relative | Jusqu'à 75% |
| Vibration | 10-55Hz, amplitude de 1.5mm, 2 heures |
| Conformité RoHS | Oui |
Avantages du produit
Conception compacte de patch en céramique
L'élément d'antenne en céramique de 25 × 25 × 4mm convient aux conceptions électroniques à espace restreint. Sa structure compacte offre une flexibilité aux fabricants d'équipements lors de la planification du placement des antennes à l'intérieur des dispositifs de positionnement et des systèmes intégrés.
LNA intégré pour la réception de signal GPS
L'amplificateur à faible bruit intégré fournit un gain de 28 ± 2 dB avec un chiffre de bruit inférieur à 1,5 dB. Combinée à la polarisation RHCP, cette configuration est conçue pour la réception du signal GPS L1 dans les systèmes de réception compatibles. Le gain d'antenne et le gain LNA sont spécifiés séparément pour clarifier les paramètres de performance réels.
Options flexibles de câble et de connecteur
L'antenne prend en charge les configurations de câble RF1.13 et de connecteur IPEX, avec des options alternatives disponibles pour discussion. La plage de fonctionnement 2.2-5 V DC et les dimensions compactes permettent aux ingénieurs d'évaluer le produit par rapport à différentes interfaces d'équipement et exigences d'installation.
Applications de base
- Équipement de navigation et de positionnement GPS
- Dispositifs télématiques et de suivi des véhicules
- Systèmes récepteurs GPS embarqués
- Terminaux de positionnement portables
- Électronique industrielle compatible GPS
La pertinence de l'application dépend du module de réception, du placement de l'antenne, de l'alimentation et de la conception globale du système.
Questions fréquemment posées
Q1: Est-ce une antenne GPS active ou passive?
C'est une antenne active de GPS avec un l'amplificateur à faible bruit intégré. Le LNA nécessite une alimentation 2.2-5 V DC.
Q2: Quelle fréquence prend en charge cette antenne?
La fréquence centrale spécifiée est de 1575,42 ± 3 MHz, correspondant à la bande de fréquences GPS L1. La compatibilité avec le récepteur cible doit être confirmée avant la commande.
Q3: La longueur du câble et le connecteur peuvent-ils être personnalisés?
L'antenne prend en charge les options de câble RF1.13 et de connecteur IPEX. Veuillez fournir la longueur de câble et le type de connecteur requis pour confirmation.
Q4: Que faut-il prendre en compte lors de l'intégration de cette antenne dans un appareil?
Les ingénieurs doivent vérifier l'espace d'installation disponible, l'orientation de l'antenne, les exigences du plan de masse, la compatibilité du récepteur et l'alimentation CC pour le LNA.
Q5: Cette antenne est-elle adaptée aux équipements industriels?
La plage de température de fonctionnement spécifiée est de-40 ° C à 85 ° C, et le produit est conforme RoHS. L'adéquation finale dépend de la conception de l'équipement et des exigences environnementales de l'application.
