Antenne GPS Céramique Compacte avec Connecteur IPEX pour Appareils IoT
Informations sur le produit
Spécifications clés / Caractéristiques spéciales
Cette antenne en céramique active de GPS intègre un élément en céramique compact d'antenne avec un amplificateur à faible bruit intégré (LNA), fournissant une solution pratique pour la réception de signal de GPS dans les dispositifs électroniques inclus. Conçu pour la bande de fréquence de 1575,42 MHz, il combine une petite empreinte de pas d'antenne avec l'amplification de signal pour soutenir l'intégration dans l'équipement encombré.

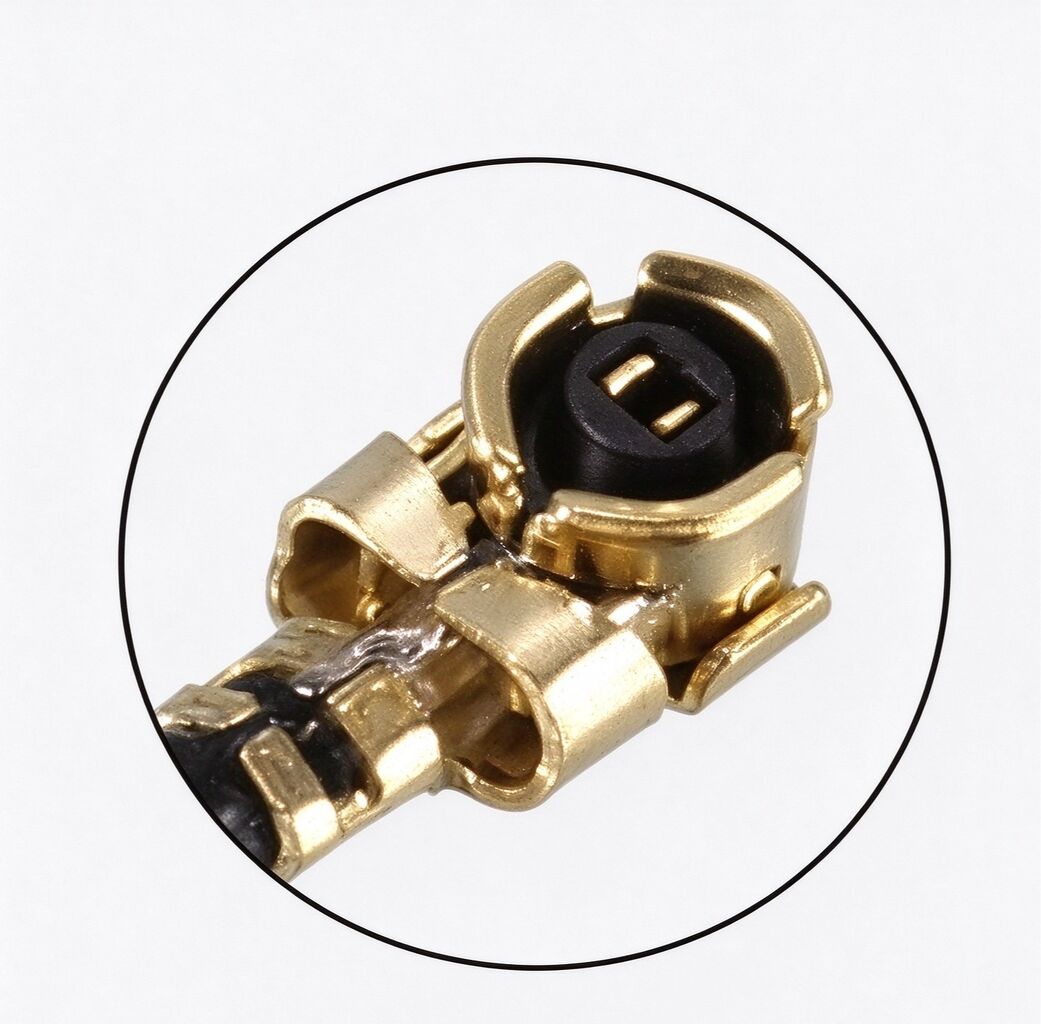

L'antenne comporte une dimension globale d'antenne de 25 × 25 millimètres, un connecteur d'IPEX et un câble coaxial court pour l'installation interne flexible. Avec un faible bruit allant jusqu'à 2 dB et un gain LNA d'au moins 28 dB, il convient aux applications de positionnement, de navigation et de suivi nécessitant une solution d'antenne GPS active compacte.
La longueur du câble, le modèle de câble et les options de connecteur peuvent être personnalisés en fonction des exigences du projet, ce qui convient au développement de produits OEM et ODM.
| Article | Spécification |
|---|---|
| Type d'antenne | Antenne en céramique GPS actif |
| Gamme de fréquence | 1575,42 ± 3 MHz |
| Impédance d'antenne | 50 Ω |
| Polarisation | Circulaire |
| Rapport axial | ≤ 5 dB |
| Couverture horizontale | 360 ° |
| Sortie d'antenne VSWR | ≤ 1.5 |
| Gain maximum d'antenne | 4 dBi |
| Bande passante 10 dB | ± 5 MHz |
| Gain de LNA | ≥ 28 dB |
| Chiffre de bruit de LNA | ≤ 2 dB |
| Sortie VSWR de LNA | ≤ 2.0 |
| Planéité de Dans-bande | ± 1,0 dB |
| Sortie P1dB Compression | ≥ − 10 dBm |
| Rejet hors bande | > 35 dBc à 100 MHz de décalage |
| Tension de travail | 3-5 V |
| Courant de travail | ≤ 20 mA |

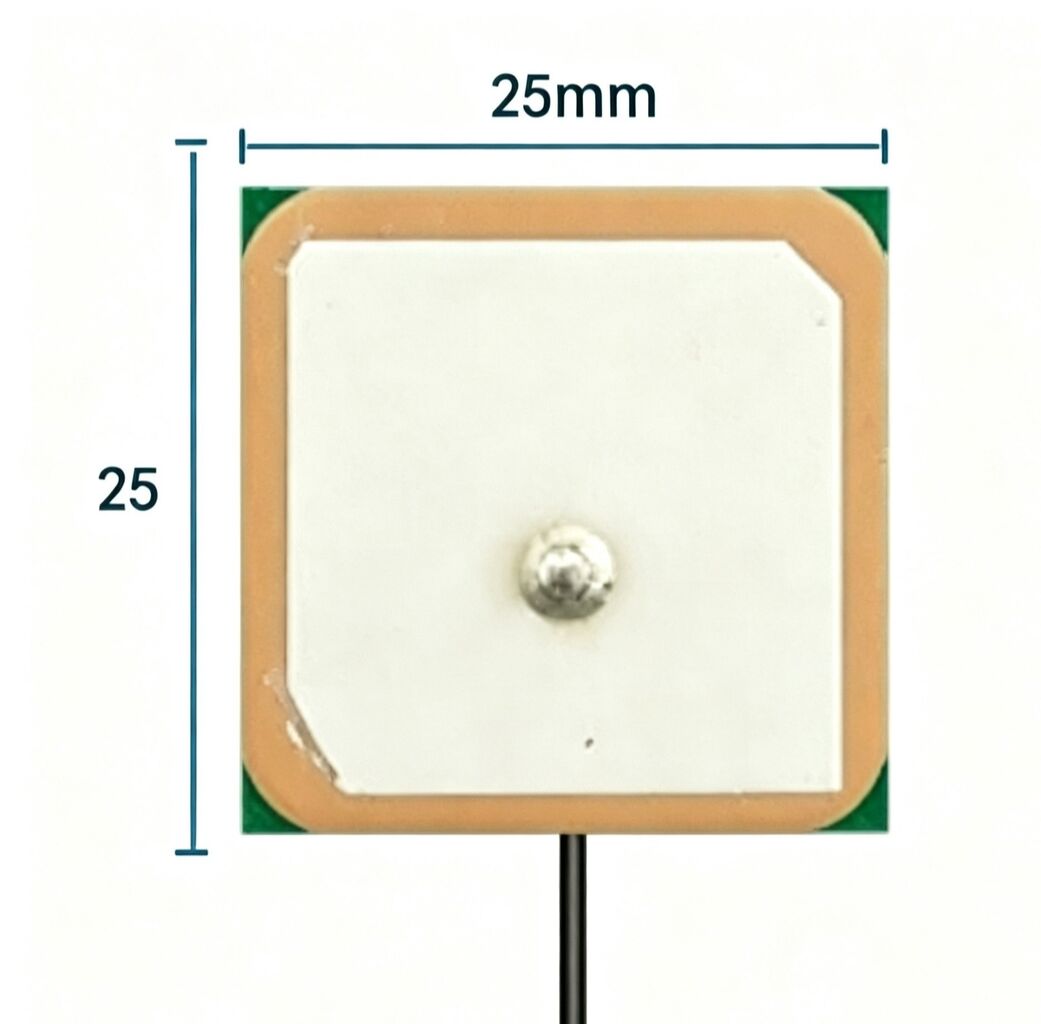

| Dimension globale d'antenne | 25 × 25 × 6.5mm |
| Dimension de l'élément céramique | 25 × 25 × 4mm |
| Modèle de câble | RG113 ou adapté aux besoins du client |
| Câble Longueur | 85 ± 5mm ou adapté aux besoins du client |
| Connecteur | IPEX ou adapté aux besoins du client |
| Température de fonctionnement | − 40 °C à 65 °C |
| Température de stockage | − 50 °C à 85 °C |
| Humidité | 40-95% |
Avantages du produit
Antenne intégrée et conception LNA

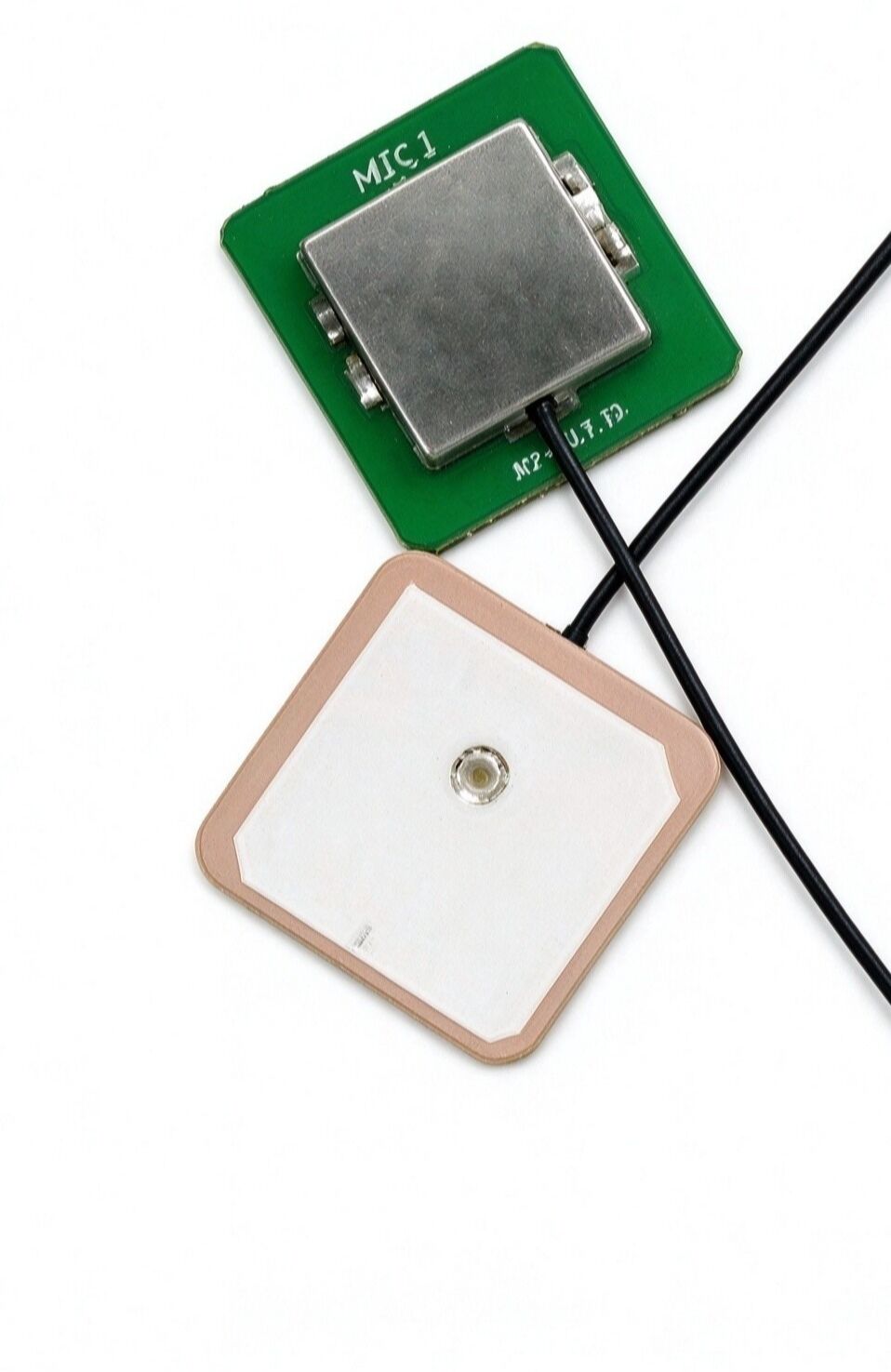

L'élément d'antenne en céramique et l'amplificateur à faible bruit sont intégrés dans un ensemble compact. Cette conception simplifie l'intégration d'antenne interne et fournit l'amplification de signal pour des applications de réception de GPS.
Structure compacte pour installation embarquée
Avec une dimension totale de 25 × 25 × 6,5mm et un élément en céramique mesurant 25 × 25 × 4mm, l'antenne convient aux produits électroniques avec l'espace interne limité d'installation. Le câble coaxial court et le connecteur IPEX prennent en charge une connexion pratique à un équipement compatible.
Personnalisation flexible d'OEM et d'ODM
La longueur du câble, le type de câble et la configuration du connecteur peuvent être personnalisés pour répondre à différentes dispositions de l'appareil et exigences d'intégration. Cette flexibilité aide les fabricants à développer des produits électroniques compatibles GPS pour différentes applications.
Applications de base
- Appareils de navigation GPS: Réception GPS interne pour appareils de navigation compacts.
- Systèmes de suivi des véhicules: intégration dans des terminaux de suivi GPS compatibles.
- Appareils de positionnement IoT: réception GPS pour les appareils connectés nécessitant des informations de localisation.
- Équipement électronique portable: solutions d'antennes embarquées pour les produits de positionnement compacts.
- Terminaux de surveillance GPS: intégration dans des équipements compatibles de surveillance et de localisation.
- Appareils électroniques OEM: Assemblages d'antennes personnalisés pour le développement de produits compatibles GPS.
FAQ
Q1: Est-ce une antenne GPS active?
Oui. L'antenne intègre un amplificateur à faible bruit (LNA) avec un élément d'antenne GPS en céramique et nécessite une alimentation CC 3-5 V.
Q2: La longueur et le connecteur du câble peuvent-ils être personnalisés?
Oui. La longueur de câble standard est de 85 ± 5mm. La longueur de câble, le modèle de câble et les options de connecteur peuvent être personnalisés en fonction de la conception de votre appareil.
Q3: Que faut-il prendre en compte lors de l'intégration de cette antenne dans un appareil?
Le dispositif hôte doit fournir une alimentation 3-5 V compatible et une connexion RF correspondante. La position d'installation de l'antenne et les matériaux environnants doivent également être pris en compte lors de l'intégration.
Q4: pouvez-vous fournir des services OEM ou ODM?
Oui. Les configurations de câbles personnalisées et les options de connecteurs peuvent être discutées en fonction des exigences du projet et des besoins de production.
Q5: Pour quelles applications cette antenne est-elle conçue?
Il est conçu pour la réception GPS dans la navigation compatible, le suivi, le positionnement et les appareils électroniques IoT.
Nous soutenons les solutions adaptées aux besoins du client d'antenne pour les dispositifs électroniques GPS-permis. Les options de personnalisation disponibles incluent la longueur du câble, le modèle de câble coaxial et le type de connecteur. Notre équipe peut travailler avec les clients pour évaluer les dimensions de l'antenne, les exigences de connexion et les conditions d'installation pour différentes conceptions de produits.
Appui d'OEM & ODM
Les exigences OEM et ODM sont les bienvenues pour l'évaluation de projet, le développement d'échantillon et la production en vrac.
Cette antenne en céramique active de GPS intègre un élément en céramique compact d'antenne avec un amplificateur à faible bruit intégré (LNA), fournissant une solution pratique pour la réception de signal de GPS dans les dispositifs électroniques inclus. Conçu pour la bande de fréquence de 1575,42 MHz, il combine une petite empreinte de pas d'antenne avec l'amplification de signal pour soutenir l'intégration dans l'équipement encombré.
L'antenne comporte une dimension globale d'antenne de 25 × 25 millimètres, un connecteur d'IPEX et un câble coaxial court pour l'installation interne flexible. Avec un faible bruit allant jusqu'à 2 dB et un gain LNA d'au moins 28 dB, il convient aux applications de positionnement, de navigation et de suivi nécessitant une solution d'antenne GPS active compacte.
La longueur du câble, le modèle de câble et les options de connecteur peuvent être personnalisés en fonction des exigences du projet, ce qui convient au développement de produits OEM et ODM.
| Article | Spécification |
|---|---|
| Type d'antenne | Antenne en céramique GPS actif |
| Gamme de fréquence | 1575,42 ± 3 MHz |
| Impédance d'antenne | 50 Ω |
| Polarisation | Circulaire |
| Rapport axial | ≤ 5 dB |
| Couverture horizontale | 360 ° |
| Sortie d'antenne VSWR | ≤ 1.5 |
| Gain maximum d'antenne | 4 dBi |
| Bande passante 10 dB | ± 5 MHz |
| Gain de LNA | ≥ 28 dB |
| Chiffre de bruit de LNA | ≤ 2 dB |
| Sortie VSWR de LNA | ≤ 2.0 |
| Planéité de Dans-bande | ± 1,0 dB |
| Sortie P1dB Compression | ≥ − 10 dBm |
| Rejet hors bande | > 35 dBc à 100 MHz de décalage |
| Tension de travail | 3-5 V |
| Courant de travail | ≤ 20 mA |
| Dimension globale d'antenne | 25 × 25 × 6.5mm |
| Dimension de l'élément céramique | 25 × 25 × 4mm |
| Modèle de câble | RG113 ou adapté aux besoins du client |
| Câble Longueur | 85 ± 5mm ou adapté aux besoins du client |
| Connecteur | IPEX ou adapté aux besoins du client |
| Température de fonctionnement | − 40 °C à 65 °C |
| Température de stockage | − 50 °C à 85 °C |
| Humidité | 40-95% |
Avantages du produit
Antenne intégrée et conception LNA
L'élément d'antenne en céramique et l'amplificateur à faible bruit sont intégrés dans un ensemble compact. Cette conception simplifie l'intégration d'antenne interne et fournit l'amplification de signal pour des applications de réception de GPS.
Structure compacte pour installation embarquée
Avec une dimension totale de 25 × 25 × 6,5mm et un élément en céramique mesurant 25 × 25 × 4mm, l'antenne convient aux produits électroniques avec l'espace interne limité d'installation. Le câble coaxial court et le connecteur IPEX prennent en charge une connexion pratique à un équipement compatible.
Personnalisation flexible d'OEM et d'ODM
La longueur du câble, le type de câble et la configuration du connecteur peuvent être personnalisés pour répondre à différentes dispositions de l'appareil et exigences d'intégration. Cette flexibilité aide les fabricants à développer des produits électroniques compatibles GPS pour différentes applications.
Applications de base
- Appareils de navigation GPS: Réception GPS interne pour appareils de navigation compacts.
- Systèmes de suivi des véhicules: intégration dans des terminaux de suivi GPS compatibles.
- Appareils de positionnement IoT: réception GPS pour les appareils connectés nécessitant des informations de localisation.
- Équipement électronique portable: solutions d'antennes embarquées pour les produits de positionnement compacts.
- Terminaux de surveillance GPS: intégration dans des équipements compatibles de surveillance et de localisation.
- Appareils électroniques OEM: Assemblages d'antennes personnalisés pour le développement de produits compatibles GPS.
FAQ
Q1: Est-ce une antenne GPS active?
Oui. L'antenne intègre un amplificateur à faible bruit (LNA) avec un élément d'antenne GPS en céramique et nécessite une alimentation CC 3-5 V.
Q2: La longueur et le connecteur du câble peuvent-ils être personnalisés?
Oui. La longueur de câble standard est de 85 ± 5mm. La longueur de câble, le modèle de câble et les options de connecteur peuvent être personnalisés en fonction de la conception de votre appareil.
Q3: Que faut-il prendre en compte lors de l'intégration de cette antenne dans un appareil?
Le dispositif hôte doit fournir une alimentation 3-5 V compatible et une connexion RF correspondante. La position d'installation de l'antenne et les matériaux environnants doivent également être pris en compte lors de l'intégration.
Q4: pouvez-vous fournir des services OEM ou ODM?
Oui. Les configurations de câbles personnalisées et les options de connecteurs peuvent être discutées en fonction des exigences du projet et des besoins de production.
Q5: Pour quelles applications cette antenne est-elle conçue?
Il est conçu pour la réception GPS dans la navigation compatible, le suivi, le positionnement et les appareils électroniques IoT.
Nous soutenons les solutions adaptées aux besoins du client d'antenne pour les dispositifs électroniques GPS-permis. Les options de personnalisation disponibles incluent la longueur du câble, le modèle de câble coaxial et le type de connecteur. Notre équipe peut travailler avec les clients pour évaluer les dimensions de l'antenne, les exigences de connexion et les conditions d'installation pour différentes conceptions de produits.
Appui d'OEM & ODM
Les exigences OEM et ODM sont les bienvenues pour l'évaluation de projet, le développement d'échantillon et la production en vrac.
